FAT-Algorithmus / über Tasten oder infrarot per Fernbedienung einstellbar
Kurzbeschreibung Serie EC 500
Bei den vollkommen neu entwickelten Temperaturreglern der Serie EC 500 gelang es, ein extrem langlebiges Schaltelement in Hybrid-Technik mit einer einfachen Bedienbarkeit zu kombinieren.
Die Regler nutzen den FAT-Algorithmus. FAT steht für Fast-Adaptive-Tuning, ein völlig neuartiger Regelalgorithmus, der das Regelverhalten selbstständig und kontinuierlich der Regelstrecke anpasst. So werden Heizsysteme mit dem unterschiedlichsten Regelverhalten immer optimal betrieben. Die bei PID-Reglern übliche Einstellung der Parameter oder das Anstossen eines Autotuning-Prozesses entfallen.
Ein zusätzliches Sicherheits-Abschalt-Relais gewährleistet eine sichere Abschaltung, falls das Hybrid Relais mit Kurzschluss ausfallen sollte.
Die Regler verfügen über eine Wide-Range Stromversorgung und Komfortfunktionen wie eine automatische Erkennung des angeschlossenen Temperatursensors.
Technische Daten
| Gehäuse | Polycarbonat mit unverlierbarem Klarsichtdeckel UL 94-V0 |
| W-510, W-530 Abmessungen | 151 x 125 x 60 mm |

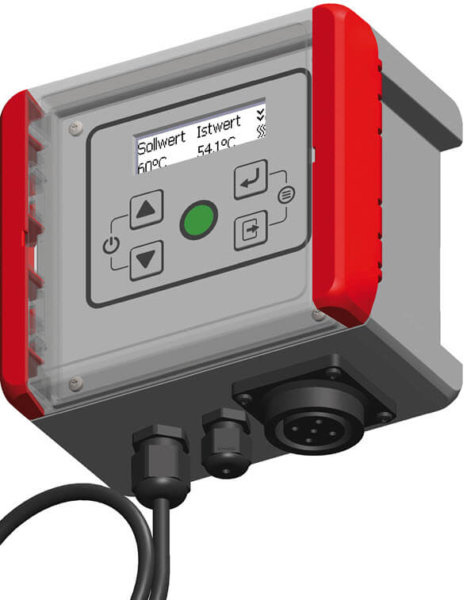

| W-550 Abmessungen | 151 x 125 x 90 mm |
| Stromversorgung | 90 bis 260 VAC 50/60 Hz |
| Ausgangsleistung bei 230 V | bis max. 3600 Watt (je nach Typ) |
| Max. Ausgangsstrom | max. 16 A |
| Leistungsschalter | Hybrid-Relais (Lebensdauer > 2,5 Mio. Schaltzyklen)
mit Sicherheits-Abschalt-Relais (Trennt im Fehlerfall den Heizkreis) |
| Anzeige | LCD-Grafikdisplay (Soll- / Ist-Wert Anzeige) |
| Bedienung | über Tastenfeld mit Menü-Steuerung oder IR-Schnittstelle |
| Statusanzeige | 3-farbige LED zur Darstellung der Betriebszustände |
| Thermischer Schutz | + 85 °C (Elektronik Temperatur, selbstrückstellend) |
| Sensoreingänge | Pt100, Pt1000, Nickel 120 (je 2, 3 oder 4-Leiter Anschluss),
NTC 10k, NTC 100k (je 2, 3 oder 4-Leiter Anschluss), Thermoelemente Typ K, J, E oder N; alle Eingänge potentialfrei mit Sensorbruchsicherung |
| Regelbereich | 0 °C bis 999 °C ( über Tasten oder IR-Schnittstelle) |
| Regler Typ | FAT (Fast-Adaptive-Tuning) |
| Signalausgang | 50 mA max. 45 V (potentialfrei) |
| Umgebungstemperatur | 0 °C bis + 50 °C |
| Schutzart | IP65 |
| Schutzklasse | 1 |
| Netzanschluss (Standard) | Netzkabel mit 1,5 m Anschlussleitung (konfektioniert mit CH-Stecker) |
Heizungsanschluss über Steckverbinder oder Klemmen (je nach Typ).
Statusanzeige
Anzeige im Normalbetrieb

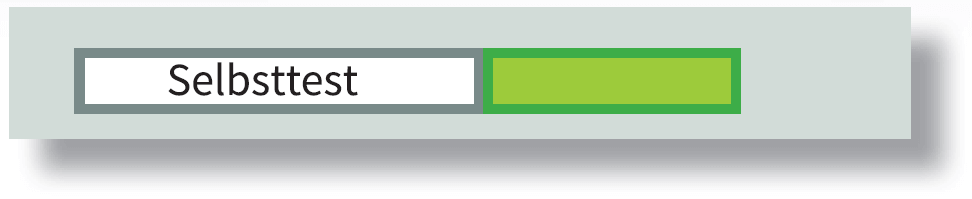

Einschalten:
Nach dem Einschalten führt der Regler einen Selbsttest durch und leuchtet ca. 1 Sekunde lang weiss. Wenn alles in Ordnung ist, leuchtet die Anzeige für 0,3 s grün und heizt danach auf. Bei einer Fehlererkennung wird sofort der Fehler angezeigt à Statusanzeige bei Fehler.

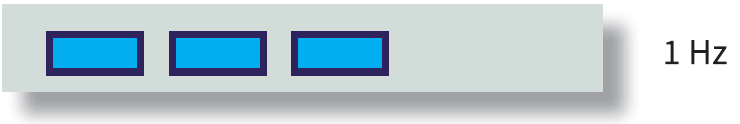

Aufheizphase:
Üblicherweise ist nach dem Einschalten die Solltemperatur noch nicht erreicht die Anzeige blinkt langsam (1 Hz) blau. Dies bedeutet, dass die Heizung aktiv und die Solltemperatur noch nicht erreicht ist.

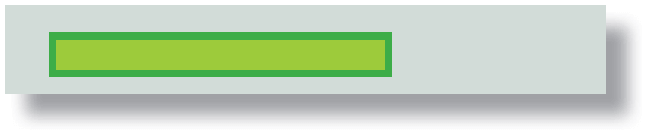

Bei Solltemperatur:

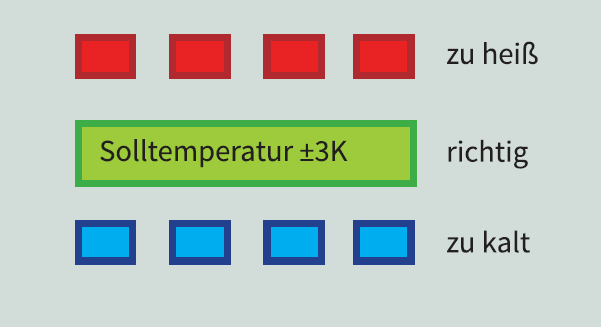

Temperaturanzeige:
Währen des Betriebes wird die Temperatur ständig überwacht. Die LED ist dauerhaft grün, wenn die Temperatur innerhalb des Toleranzbandes von Solltemperatur +/- 3 K liegt.
Über oder unterhalb dieses Bereichs blinkt die LED mit einer Frequenz von 1 Hz.
Blau signalisiert zu kalt und Rot signalisiert zu heiss.
| Gerätetyp / Bestellnummern | ||||
| Typ | Verbraucher- und Sensoranschluss | Sensortyp | Schaltstrom
max. |
Best.-Nr. |
| EC 510 | über Klemmen | alle Typen | 16 A | MI 61000510 |

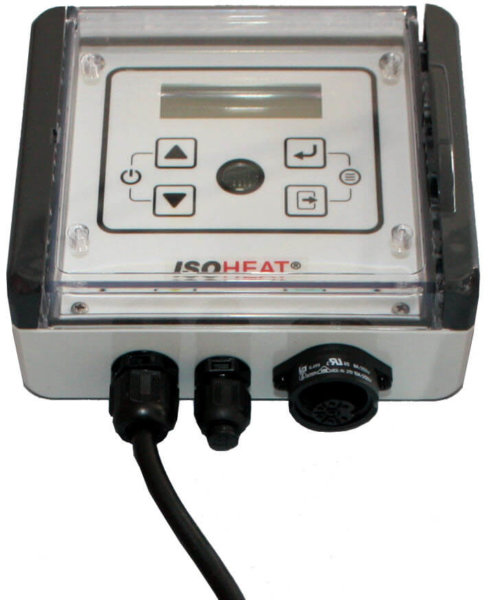

| EC 530-PT | 7 – Pol ( Binder 693) | Pt100 | 10 A | MI 61000530 |
| EC 530-TC | 7 – Pol ( Binder 693) | Thermoelemente | 10 A | MI 61000531 |
| EC 550-PT | 5 – Pol ( Binder 694) | Pt100 | 16 A | MI 61000550 |
| EC 550-TC | 5 – Pol ( Binder 694) | Thermoelemente | 16 A | MI 61000551 |
Zubehör
Infrarot Fernbedienung MIL-FB 310
| Gerätetyp / Bestellnummern | |
| Typ | Best.-Nr. |
| FB 310 | 61000310 |

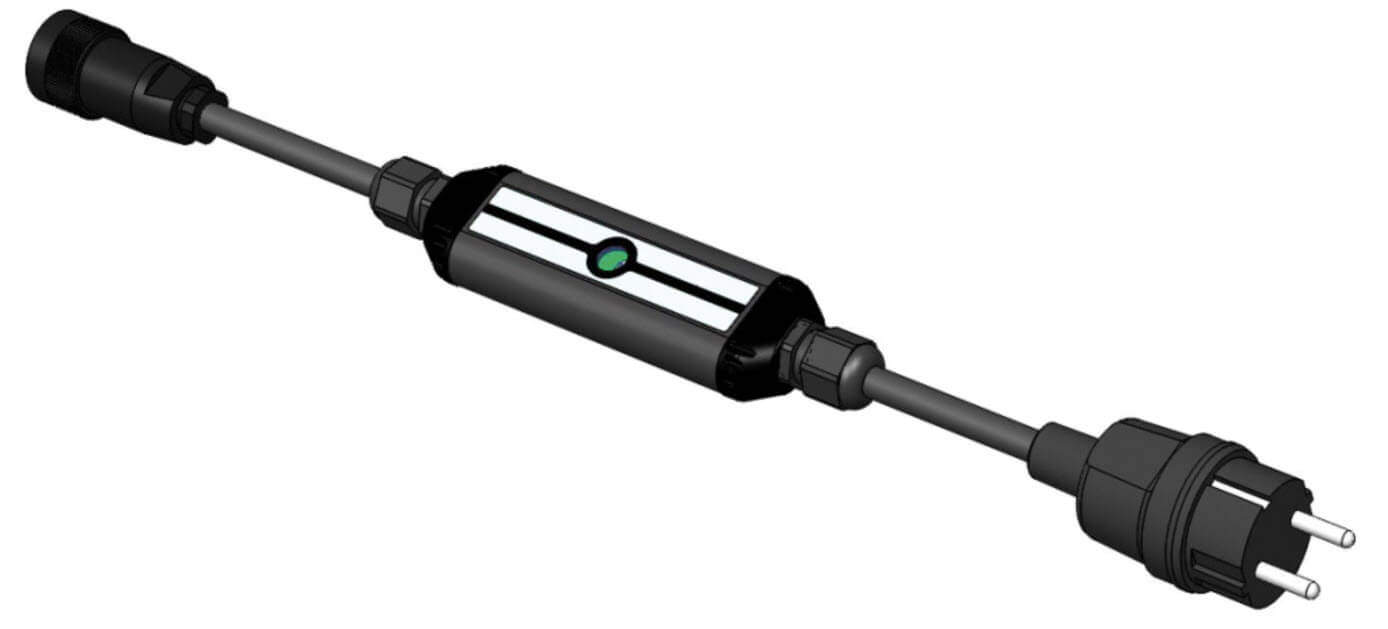

Kurzbeschreibung Serie EC 330
Der L-330 ist ein kompakter Temperaturregler. FAT steht für Fast-Adaptive-Tuning, ein neuartiger Algorithmus, der sich schnell und permanent an den Prozess anpasst.
Die bei PID-Reglern übliche Einstellung der Regelparameter entfällt. Die Solltemperaturen sind werksseitig auf Kundenwunsch eingestellt, sie können jedoch kundenseitig mit einer optionalen Fernbedienung eingestellt werden.
Eine Farb-LED zeigt die verschiedenen Betriebszustände und ggf. Fehlerzustände an. Ein potentialfreier Signalausgang steht als Steuersignal zur Integration in ein kundenseitiges System zur Verfügung.
Die Elektronik ist gegen Überstrom und thermische Überlastung geschützt.
Technische Daten
| Stromversorgung | 90 bis 260 VAC 50/60 Hz |
| Ausgangsleistung bei 230 V | 1‘100 Watt |
| Nennleistung bei 115 V | 550 Watt |
| Max. Ausgangsstrom | max. 10 A (int. Sicherung) |
| Thermischer Schutz | + 85° C (Elektronik Temperatur, selbstrückstellend) |
| Sensor | L-330-PT: Pt100 Sensor auf Netz-Potential
L-331-TC: Thermoelement Typ K |
| Regler Typ | FAT (Fast-Adaptive-Tuning) |
| Statusanzeige | 3-farbige LED zur Darstellung der verschiedenen Betriebszustände |
| Potentialfreier Signalausgang | 1 mA; max. 30 V (Option) |
| Umgebungstemperatur | – 20 °C bis + 45 °C |
| Schutzart | IP67 |
| Schutzklasse | 1 |
| Anschlüsse (Standard) | 1 Netzkabel mit CH-Stecker; Länge 1,0 m
1 Kabel mit Steckverbinder 6+PE Binder Serie 683, Länge 0,5 m |
Fehlerbehebung
Nach Überhitzung braucht der Regler Zeit zum Abkühlen. Wenn der Regler unter 85 °C abgekühlt ist, kann er durch kurzes Trennen von der Versorgung neu gestartet werden.
Aus Sicherheitsgründen führt jegliche kurze Unterbrechung der Sensorleitung zum Abschalten.
| Gerätetyp / Bestellnummern | |||
| Typ | Verbraucher- und Sensoranschluss | Sensortyp | Best.-Nr. |
| EC 330-PT | 7 – pol Stecker (Binder) | Pt100 | MI 61000330 |
| EC 330-TC | 7 – pol Stecker (Binder) | Thermoelement NiCr-Ni (Typ K) | MI 61000331 |
Zubehör
Infrarot Fernbedienung MIL-FB 310
| Gerätetyp / Bestellnummern | |
| Typ | Best.-Nr. |
| FB 310 | 61000310 |
