Dans le cas des sondes de température pour mélange pâteux, l’imprécision due à la dissipation thermique est minimisée par la position spéciale du point de mesure.
La pointe de mesure existe en différentes versions : en forme d’épée, sphérique, conique, plane, isolée, sans oublier des formes spécifiques.
Le sens de mise en place de la pointe de mesure en forme d’épée est défini par un marquage au niveau de la tige de vissage.
Données techniques
| Tensions thermiques | Fe-CuNi (J/L), NiCr-Ni (K), Pt-RhPt (S/R) |
| Raccordement procédé | 1/2”-20UNF, M18x1,5, M14, M10, M8 |
| Forme des pointes de mesure | Épée, conique, sphérique, formes particulières |
| Longueur système de mesure | Jusqu’à 60 mm, 0/5/10/15/20/25 en version standard |
| Longueur d’arbre / longueur minimale de montage | 36 mm jusqu’à 400 mm en version standard |
| Conduite thermique | Silionne avec tresse en acier inoxydable |
| Température de procédé du système de mesure | Jusqu’à 600 °C selon la version |
| Adaptateur de branchement procédé | En mètres ou en pouces, longueurs jusqu’à 300 mm |
| Possibilités de branchement | Extrémités libres, prises thermiques et autres |
| Particularité | Revêtements WCB, TIN, TICN et autres |
Domaines d’application
- Installations d’extrusion plastique
- Machines-outils/construction mécanique
- Plage de moulage par injection

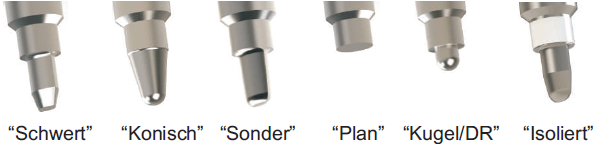

Versions des pointes de mesure
Équipement/caractéristiques
- Éléments thermiques conformes à DIN EN 60584 (DIN 43710)
- Fe-CuNi (J/L), NiCr-Ni (K), Pt-RhPt Typ (S/R)
- Précision renforcée 1,5 K/0,75 K
- Version entièrement en acier inoxydable 1.4571
- Plage de température jusqu’à 600 °C
- Conduite thermique haute précision plutôt que ligne compensatrice
- Forme d’épée spécifique
