Heizleitungen

Fertigung als Serie
kleinste Mengen
Individuelle Fertigung

PTFE-, Glasseide-, Mineral-isolierte Heizleitungen

Technische Daten

Spannungen 230 V, andere Spannungen auf Anfrage
Temperaturbelastbarkeit max. 1000 °C
Lesitung bis 8000 W (bis 250 W/m)
Längen bis 80 m

Einsatzgebiete

  • Anlagenbau
  • Chemische Industrie
  • Forschung
  • Maschinenbau
  • Petrochemische Industrie

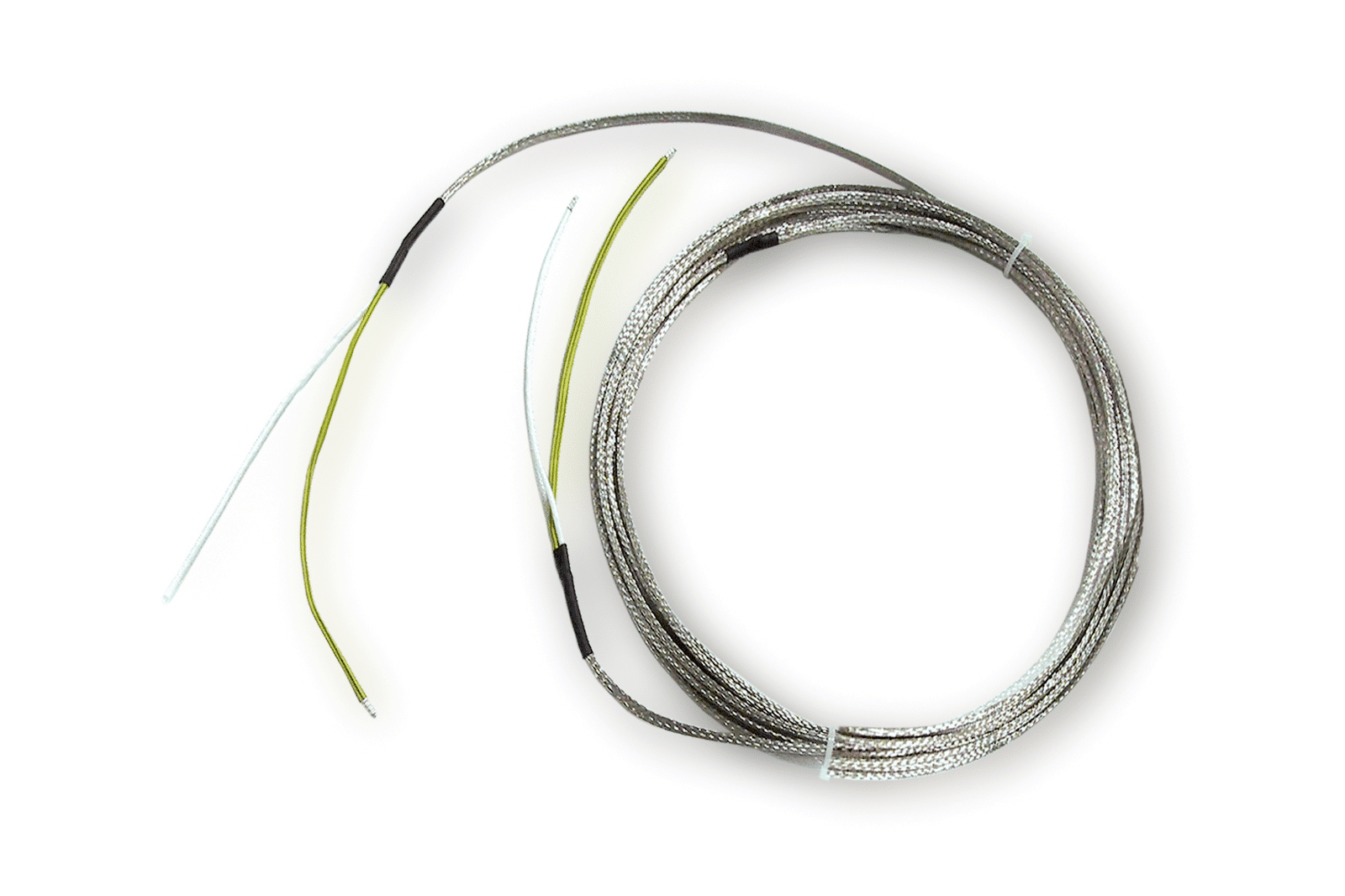

PTFE-isolierte Heizleitung HC-PS

Für Oberflächentemperatur bis 260 °C

Spritzwassergeschützte Heizleitung mit einem Aussenschutzgeflecht aus Cu-Ni. Die maximale Heizleitertemperatur beträgt 260 °C. Über eine Verschraubung kann das Kaltende der Heizleitung in einen Anschlusskasten eingeführt und angeschlossen werden.

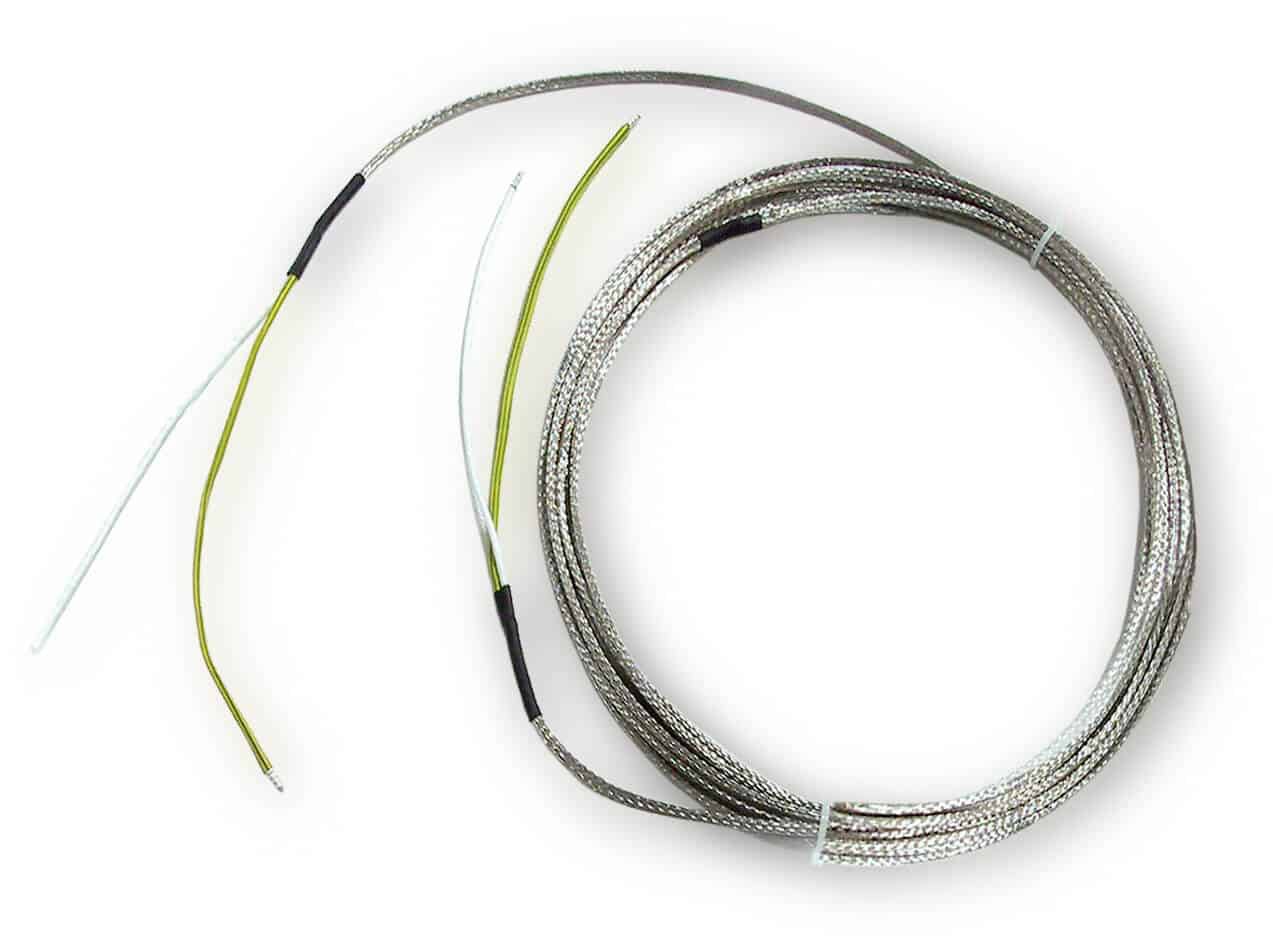

PTFE-isolierte Heizleitung-HC-PS

Glasseide-isolierte Heizleitung HC-G

Für Oberflächentemperatur bis 450 °C

Nicht feuchtigkeitsgeschützte, fertig konfektionierte und sehr flexible Heizleitung mit glasisoliertem Aussenmantel. Die maximale Heizleitertemperatur beträgt 450 °C. Über eine Verschraubung kann das Kaltende der Heizleitung in einen Anschlusskasten eingeführt und angeschlossen werden.

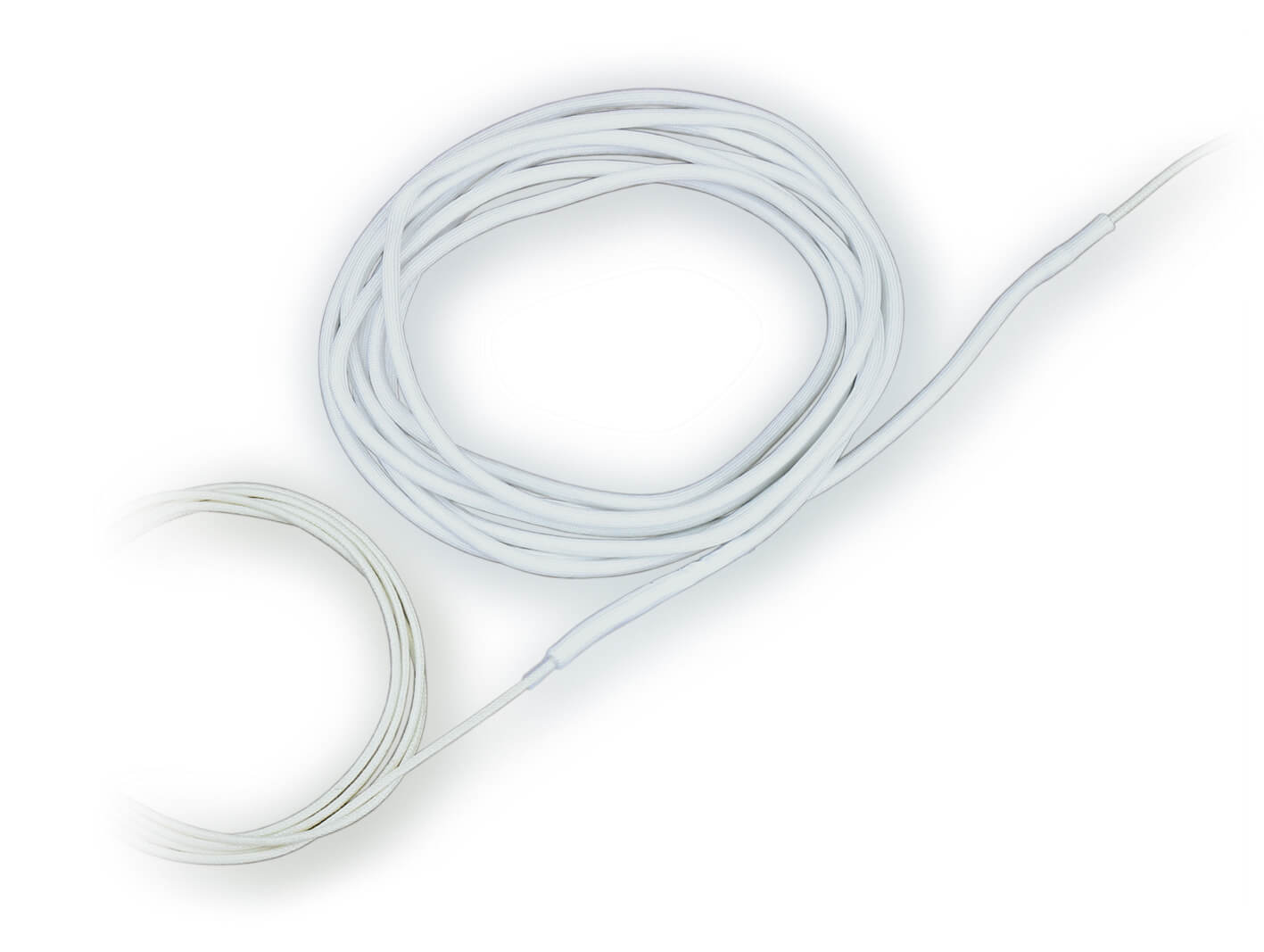

Glasseide-isolierte Heizleitung-GS

Mineral-isolierte Heizleitungen HC-SS/CN

Für Heizleitertemperaturen bis 600 °C
Auch als Ex Ausführung nach Atex-Richtlinien lieferbar

Anwendungsbeispiele

  • Behälterheizung
  • Bunkerspitzenbeheizungen
  • Prozessheizungen
  • Pumpenheizungen
  • Ventilheizungen

Fertig konfektionierte mineralisolierte Heizleitung mit Metallmantel aus Edelstahl für Heizkabeltemperaturen bis 600 °C. Dieses Heizkabel wird bevorzugt für Rohrbegleitheizungen und Behälterbeheizungen im mittleren Temperaturbereich verwendet.

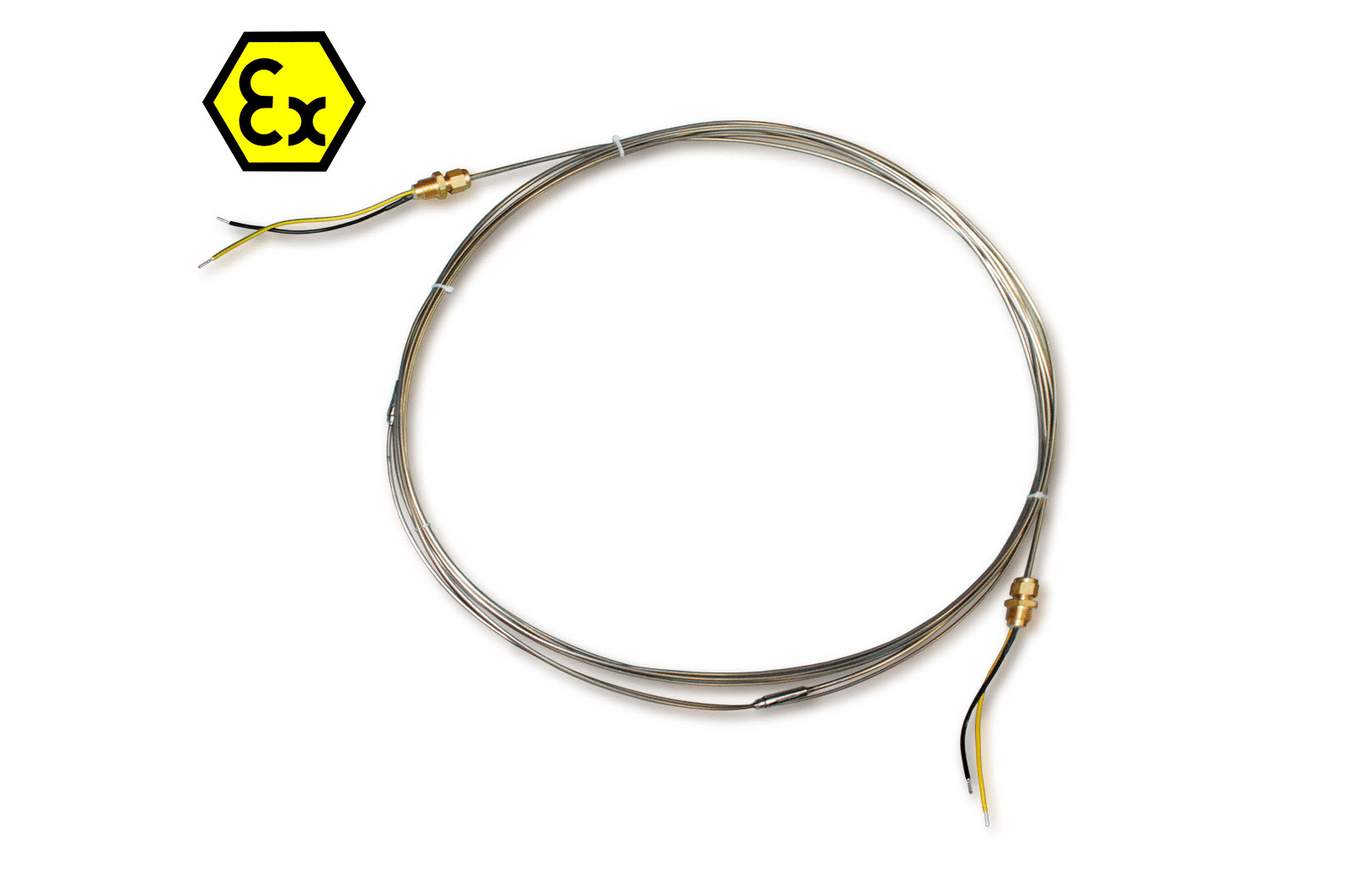

Mineral-isolierte Heizleitungen HC-SS_EX

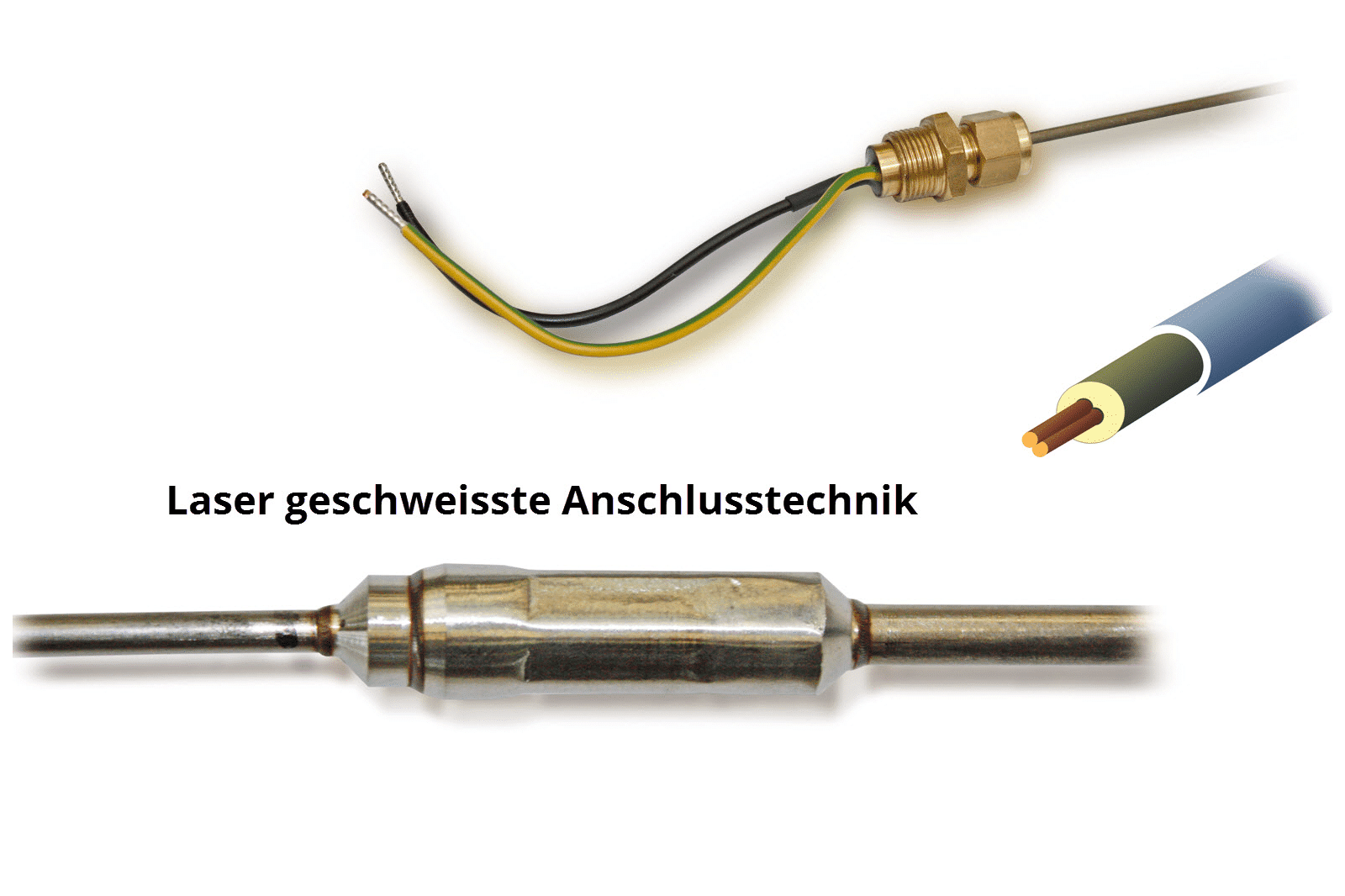

Laser geschweisste Anschlusstechnik

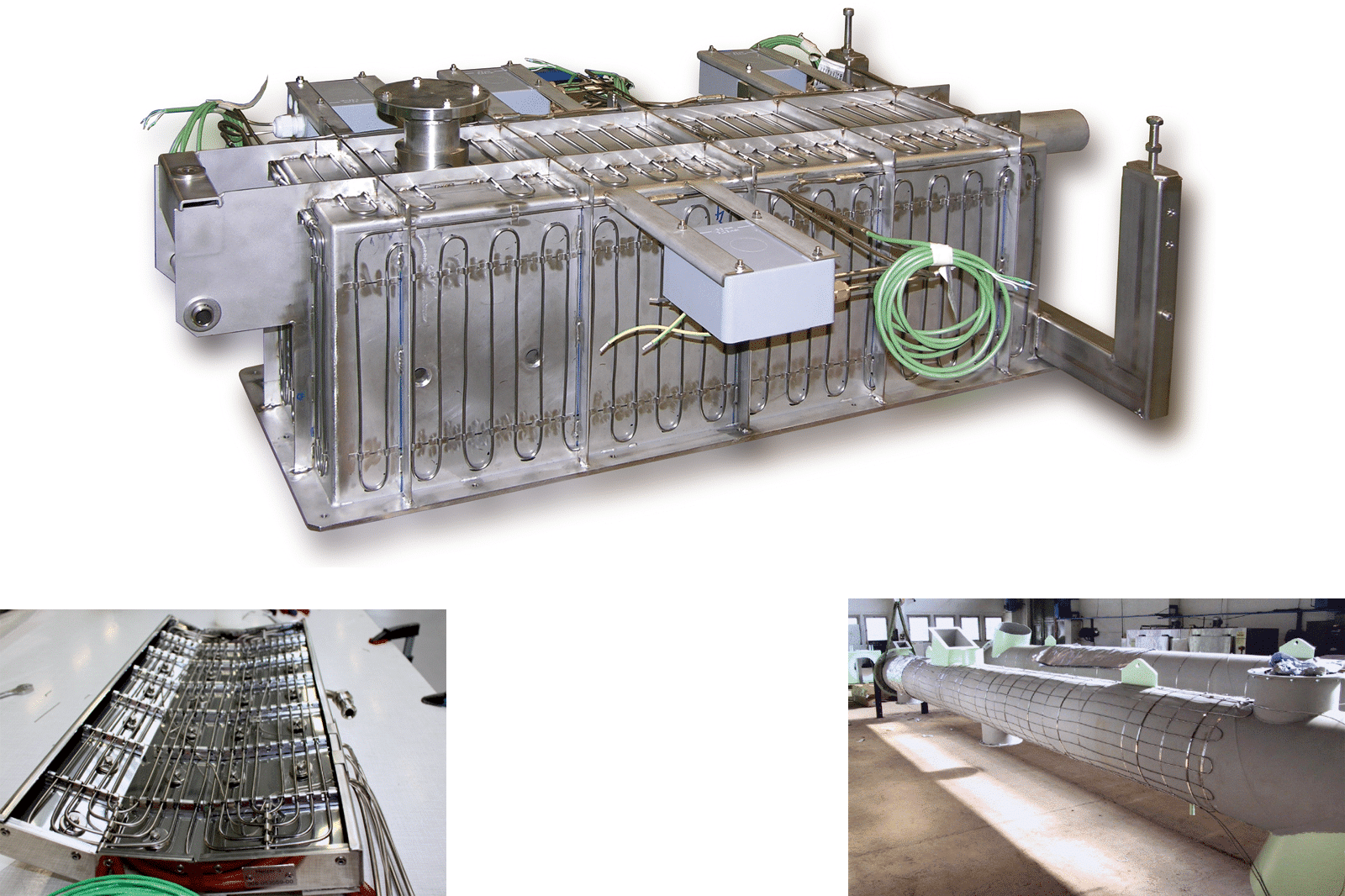

Verlegebeispiel

Verlegebeispiel

Mineral-isolierte Heizleitungen HC-SS

Für Heizkabeltemperaturen bis 800 °C

Auch als Ex Ausführung nach Atex-Richtlinien lieferbar

Anwendungsbeispiele

  • Behälterheizung
  • Prozessheizungen
  • Pumpenheizungen
  • Tauchheizkörper
  • Ventilheizungen

Fertig konfektionierte mineralisolierte Heizleitung mit Metallmantel aus Edelstahl für Heizleitertemperaturen bis 800 °C. Es ist ein hoch belastbares Heizkabel zur Übertragung grosser Wärmeleistungen.

Mineral-isolierte Heizleitungen HC-SS_EX

Laser geschweisste Anschlusstechnik

Verlegebeispiel

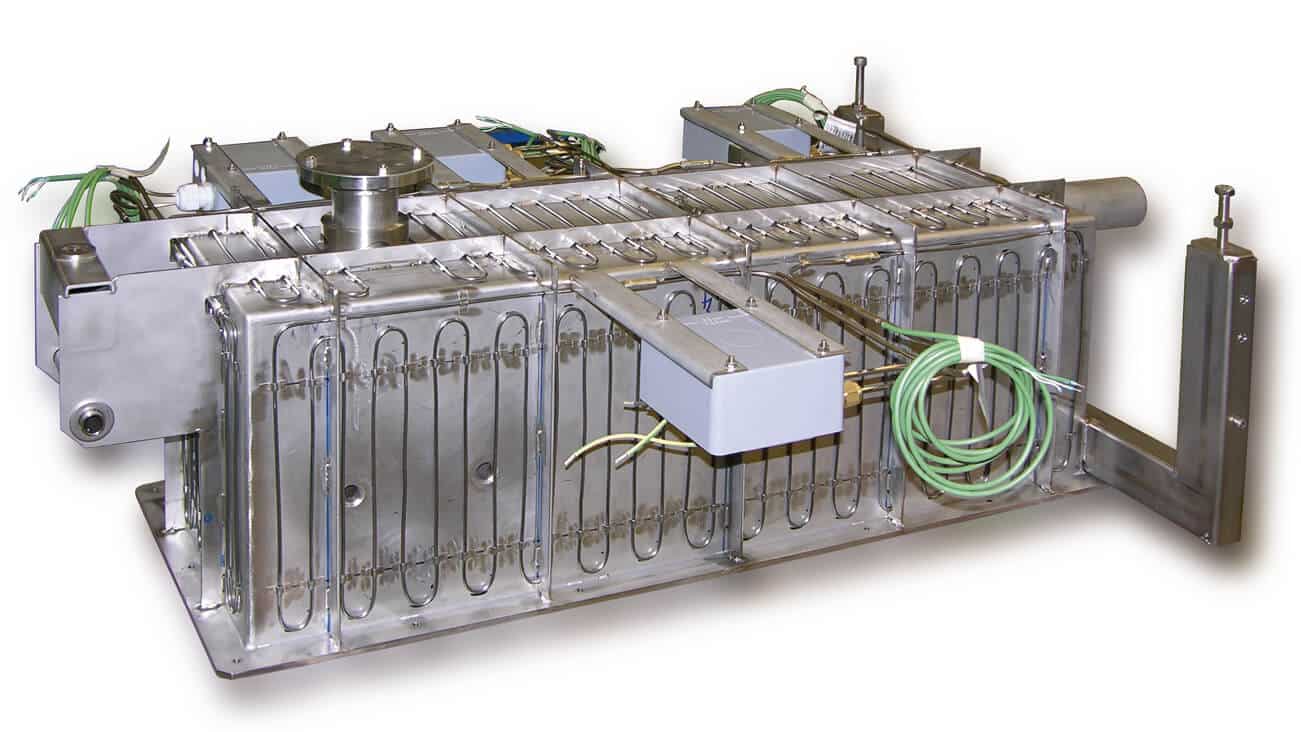

Verlegebeispiel_2

Mineral-isolierte Heizleitungen HC-INC

Für Heizleitertemperaturen bis 1000 °C

Auch als Ex Ausführung nach Atex-Richtlinien lieferbar

Wasserdichte Heizleitung mit Metallmantel aus Inconel 2.48.16 oder Alloy 825 in den Abmessungen von Ø 3,2 – 6,5 mm. Die maximale Heizleitertemperatur liegt bei 1000 °C. Über eine Verschraubung M20 x 1,5 kann das Kaltende der Heizleitung in einen Anschlusskasten eingeführt und angeschlossen werden.

Mineral-isolierte Heizleitungen HC-SS_EX

Laser geschweisste Anschlusstechnik

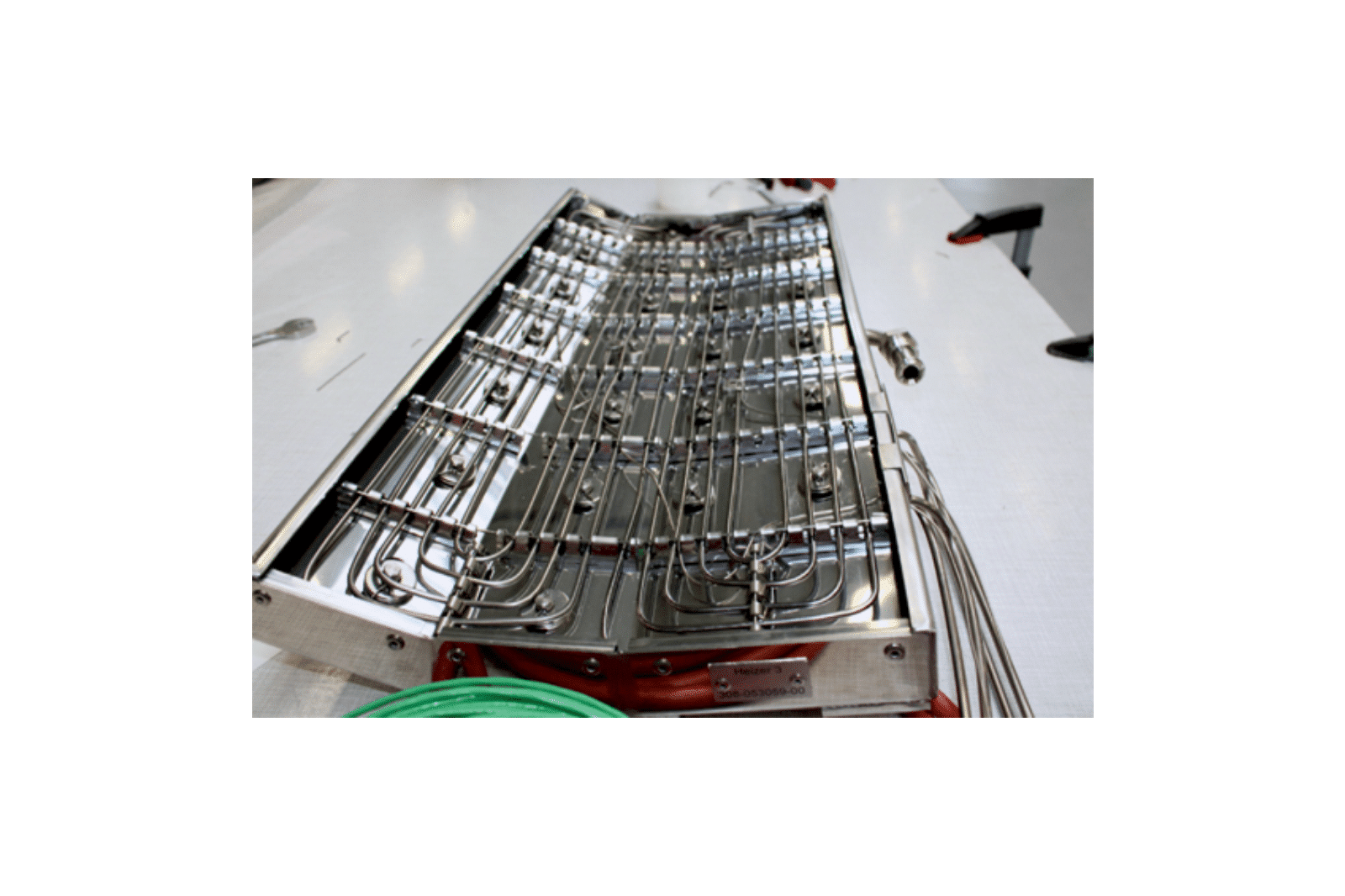

Verlegebeispiel

Verlegebeispiel_3

Mineral-isolierte zweiadrige Heizleitungen HC-SS/2A

Für Heizleitertemperaturen bis 600 °C

Anwendungsbeispiele

  • Behälterheizung
  • Bunkerspitzenbeheizungen
  • Prozessheizungen
  • Pumpenheizungen
  • Ventilheizungen

Fertig konfektionierte mineralisolierte zweiadrige Heizleitung mit Metallmantel aus Edelstahl für Heizkabeltemperaturen bis 600 °C. Dieses Heizkabel kann die Gesamtkosten der Installation verringern und die Montage vereinfachen.

Mineral-isolierte Heizleitungen HC-SS_2

Laser geschweisste Anschlusstechnik
