Düsenheizelemente & Rohrpatronen

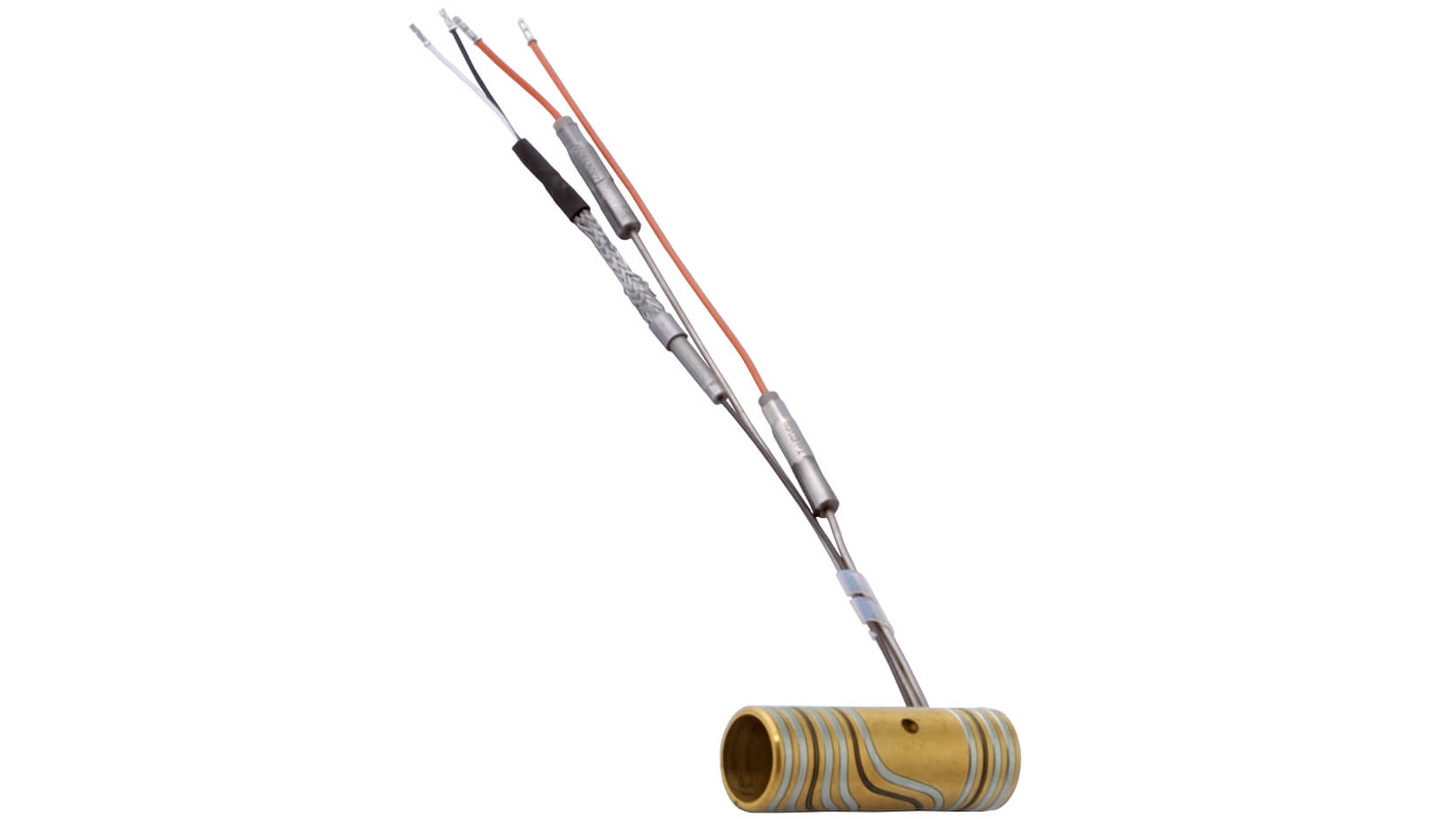

Düsenheizelemente & Rohrpatronen RP / RPT
Massearme, hochverdichtete Heizelemente, mit denen bei geringem Platzbedarf eine sehr hohe Leistung untergebracht wird. Sie sind mit oder ohne eingebautem Thermoelement lieferbar.
Technische Daten
| Abmessungen |
ab Durchmesser Ø 4 mm bis Ø 32 mm und in Zoll lieferbar Längen bis 3’000 mm (je nach Durchmesser) |
| Spannungen / Oberflächenbelastung |
12 bis 400V max. 80 W pro 100 mm Länge |
| Temperaturbelastbarkeit |
ca. 750 °C am Mantelrohr max. 200 °C am Anschlussbereich |
| Mantelwerkstoff / Trägermaterial |
Mantelwerkstoff / Trägermaterial |
| Heizleiter |
alle gängigen Heizleiter-Werkstoffe, |
| Ausführungen |
mit Spannschelle, Spezialmanschette, mit integriertem Thermoelement Typ J / K erhältlich, auf Kern gewickelt lieferbar |
| Anschlüsse |
Anschlussart/Ausführung sowie Anschlusslänge nach Kundenwunsch möglich |
Einsatzgebiete
- • Beheizung von Flüssigkeitsrohren oder Gasrohren
- • Kunststoffindustrie zur Beheizung von Düsen und Heisskanalwerkzeugen
- • Labortechnik
- • Maschinenbau
- • Rauchgasanalysegeräte
- • Siegelwalzenbeheizung
Hochleistungs-Rohrpatronen RP / RPT
Aufbau Rohrpatronen RP / RPT
Hochleistungsrohrpatronen (RP) können auch mit NiCr-Ni-Thermoelement (RPT) ausgerüstet werden.
Die Lage des Messpunktes ist ca. 5 mm vom Blindende entfernt. Das Thermoelement wird normalerweise isoliert zum Mantelrohr ausgeführt, kann aber auf Wunsch mit dem Mantel verschweisst in das Blindende eingelassen werden. Die Heizelemente Typ RP und RPT sind flüssigkeitsdicht.

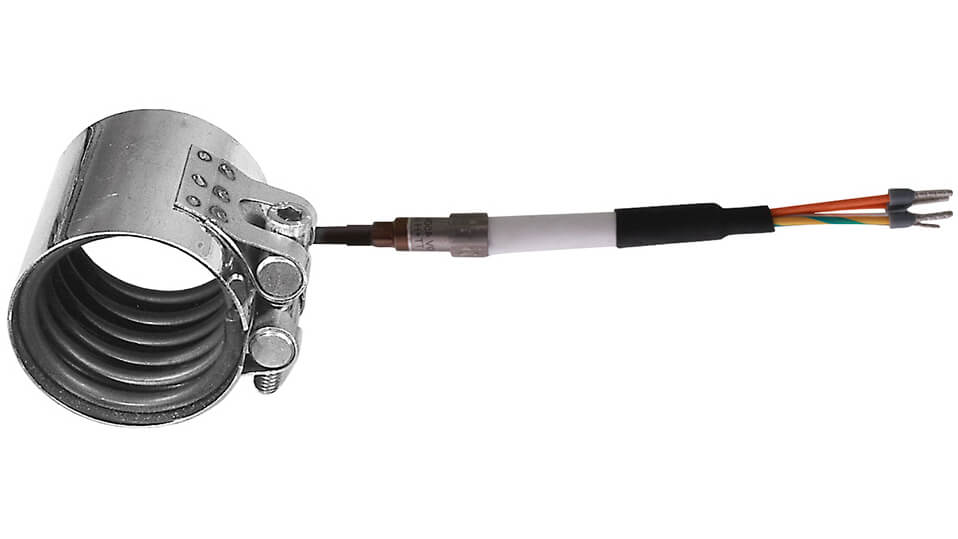

Rohrpatrone mit Spannband oder Manschette RP / RPT

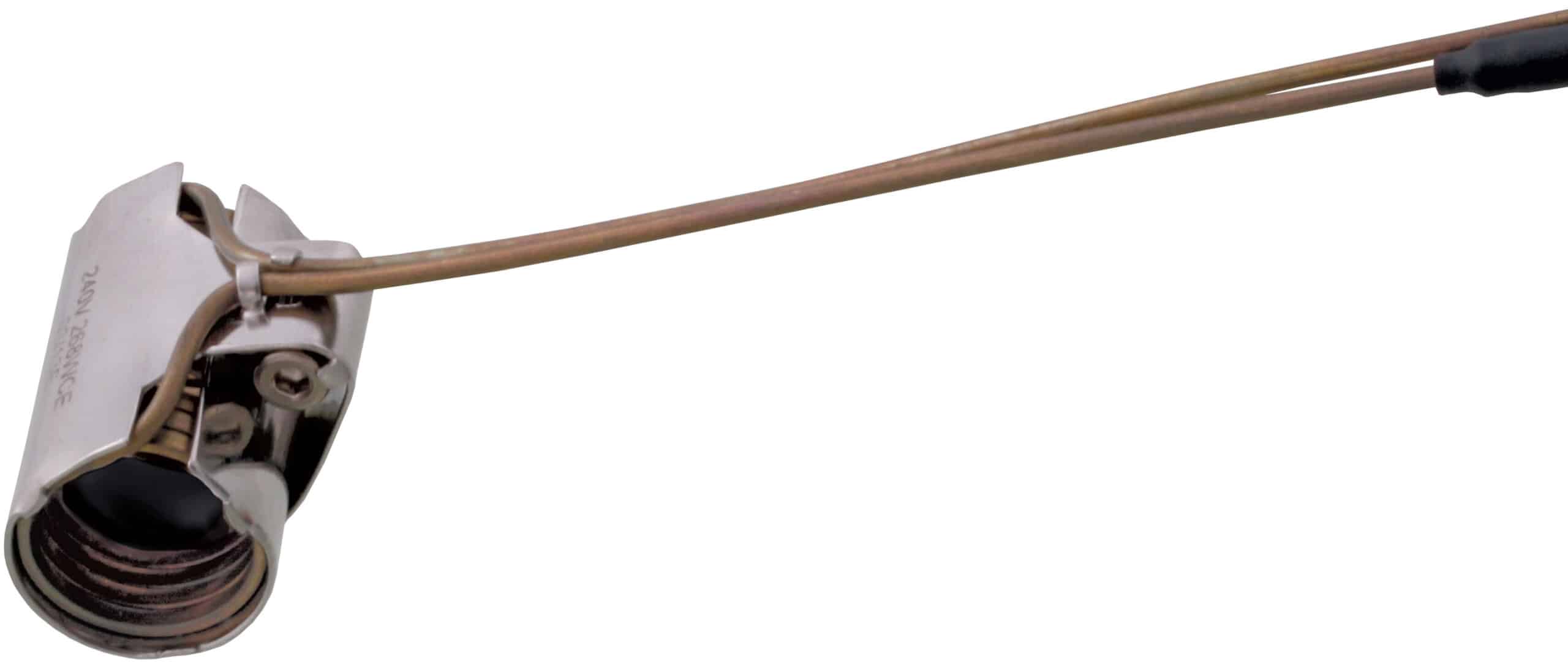

Ausführung mit Spannmanschette
Überall dort wo eine feste Verbindung zwischen dem zu beheizenden Teil mit kreisrundem Querschnitt und der Rohrpatrone erreicht werden soll, empfiehlt sich die Verwendung eines Spannbandes oder einer Manschette. Spannbänder bis zu 40 mm Innendurchmesser werden mit entsprechender Anzahl Innensechskantschrauben und Muttern am Umfang gespannt.

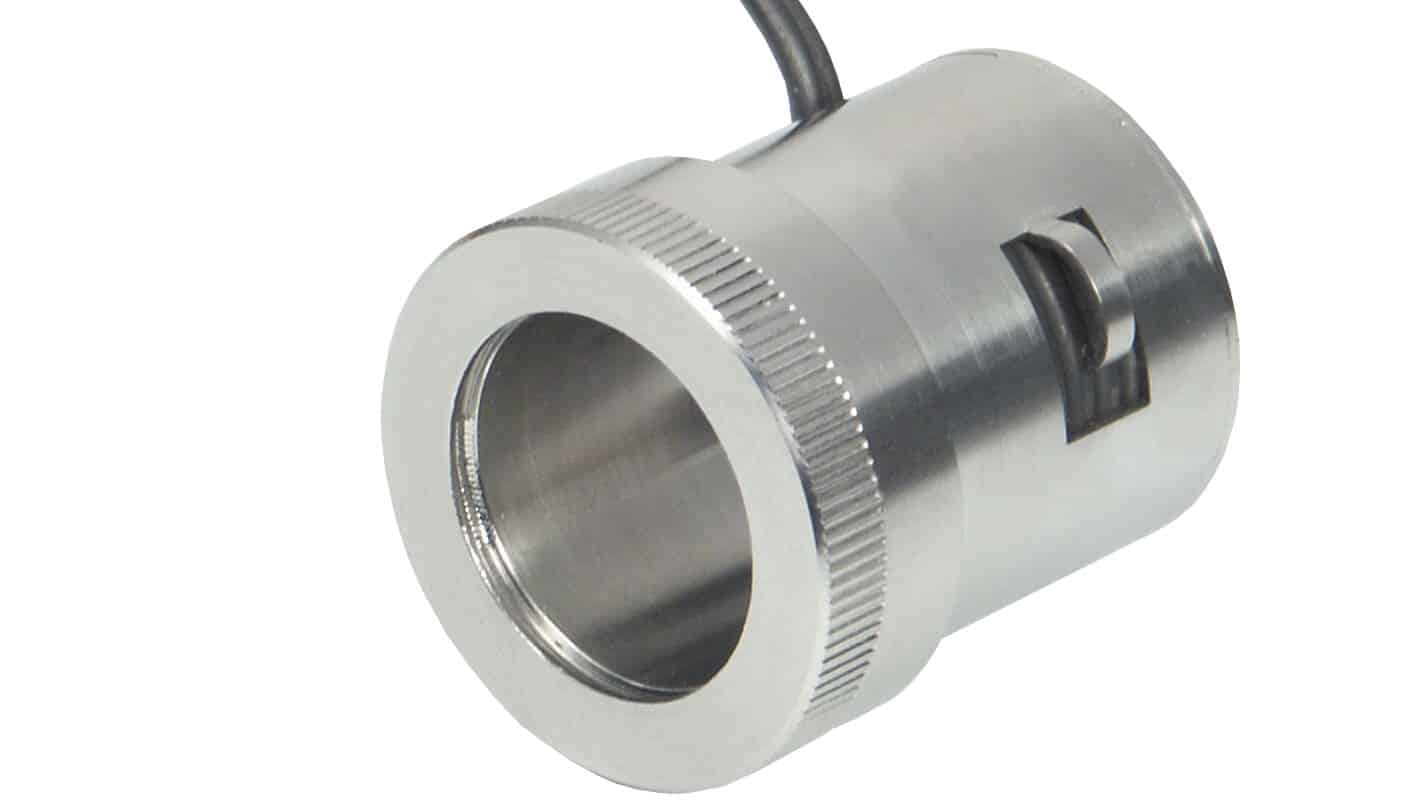

Hohlpatronen (HP / HPT)
Ausführung mit Spannmanschette

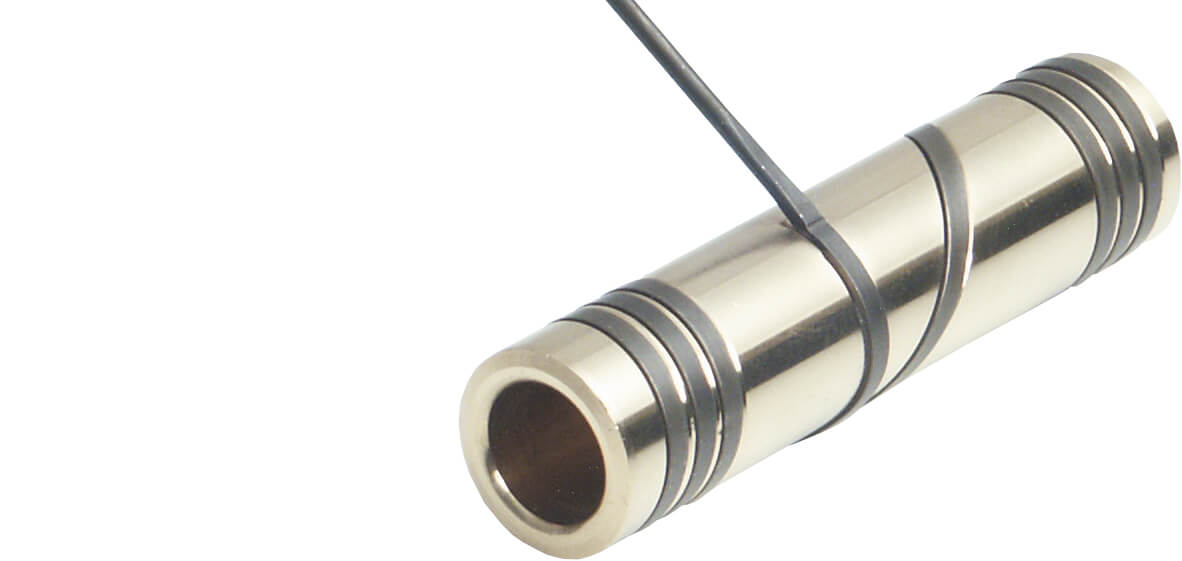

Die Hohlpatronen Typ HP/HP T bestehen aus einer Rohrpatrone Typ RP/RPT, welche auf ein Messingrohr oder CrNi-Stahlrohr aufgepresst wird und aussen mit einem Schutzrohr aus CrNi-Stahl fixiert wird. Durch den passgenauen Innendurchmesser wird ein guter Wärmeübergang zu dem zu beheizenden Teil gewährleistet.
Aufbau
| Heizung |
Rohrpatrone Typ RP oder RP T mit verschiedenen Querschnitten |
| Innenrohr |
Messing, temperaturbeständig bis 450 °C oder Edelstahl temperaturbeständig bis 700 °C |
| Aussenrohr |
CrNi-Stahl |
| Anschlüsse |
PTFE-isolierte Litze mit 1000 mm Länge, andere Anschlusslängen auf Wunsch, zusätzlicher Drahtgeflechtschlauch möglich Anschlussende kann radial oder axial herausgeführt werden |
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
5,5 x 3,9 mm |
TH 126500 / 126600 |
230 V / 315 W |
300 mm |
400 mm |
|
5,5 x 3,9 mm |
TH 126501 / 126601 |
230 V / 500 W |
450 mm |
550 mm |
|
5,5 x 3,9 mm |
TH 126502 / 126602 |
230 V / 800 W |
700 mm |
800 mm |
|
5,5 x 3,9 mm |
TH 126503 / 126603 |
230 V / 1000 W |
900 mm |
1000 mm |
|
5,5 x 3,9 mm |
TH 126504 / 126604 |
230 V / 1500 W |
1350 mm* |
1450 mm |
|
5,5 x 3,9 mm |
TH 126505 / 126605 |
230 V / 2000 W |
1800 mm |
1900 mm |
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
Alle Typen konfektioniert mit 1000 mm GLS-Litzen Typ LEGLS bis 250°C (gestreckte Ausführung)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
Ø 4,0 mm |
TH 129913 / 129914 |
230 V / 200 W |
250 mm |
400 mm |
|
Ø 4,0 mm |
TH 129930 / 129900 |
230 V / 315 W |
400 mm |
550 mm |
|
Ø 4,0 mm |
TH 129931 / 129901 |
230 V / 400 W |
600 mm |
750 mm |
|
Ø 4,0 mm |
TH 129932 / 129902 |
230 V / 500 W |
800 mm |
950 mm |
|
Ø 4,0 mm |
TH 129933 / 129903 |
230 V / 630 W |
1000 mm |
1150 mm |
|
Ø 4,0 mm |
TH 129907 / 129909 |
230 V / 750 W |
1200 mm |
1350 mm |
|
Ø 4,0 mm |
TH 129908 / 129911 |
230 V / 1000 W |
1500 mm |
1650 mm |
Alle Typen konfektioniert mit 1000 mm PTFE isolierten Teflonlitzen Typ LETEF bis 260°C (als gestreckte Ausführung)
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
3,2 x 3,2 mm |
TH 129128 / 129123 |
230 V / 180 W |
300 mm |
400 mm |
|
3,2 x 3,2 mm |
TH 129129 / 129124 |
230 V / 250 W |
450 mm |
550 mm |
|
3,2 x 3,2 mm |
TH 129130 / 129125 |
230 V / 315 W |
550 mm |
650 mm |
|
3,2 x 3,2 mm |
TH 129131 / 129126 |
230 V / 400 W |
700 mm |
800 mm |
Alle Typen konfektioniert mit 1000 mm GLS-Litzen Typ LEGLS bis 250°C (gestreckte Ausführung)
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
Ø 3,0 mm |
TH 129030 / 129000 |
230 V / 180 W |
300 mm |
400 mm |
|
Ø 3,0 mm |
TH 129031 / 129001 |
230 V / 250 W |
450 mm |
550 mm |
|
Ø 3,0 mm |
TH 129032 / 129002 |
230 V / 315 W |
550 mm |
650 mm |
|
Ø 3,0 mm |
TH 129033 / 129003 |
230 V / 400 W |
700 mm |
800 mm |
Alle Typen konfektioniert mit 1000 mm PTFE isolierten Teflonlitzen Typ LETEF bis 260°C (als gestreckte Ausführung)
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
2,5 x 4,0 mm |
TH 124551 / 124561 |
230 V / 240 W |
295 mm |
355 mm |
|
2,5 x 4,0 mm |
TH 124553 / 124563 |
230 V / 400 W |
500 mm |
560 mm |
|
2,5 x 4,0 mm |
TH 124555 / 124565 |
230 V / 680 W |
845 mm |
905 mm |
Alle Typen konfektioniert mit 1000 mm PTFE isolierten Teflonlitzen Typ LETEF bis 260°C (als gestreckte Ausführung)
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP / RPT * | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
2,2 x 4,3 mm |
TH 124200 / 124220 |
230 V / 180 W |
300 mm |
400 mm |
|
2,2 x 4,3 mm |
TH 124201 / 124221 |
230 V / 250 W |
450 mm |
550 mm |
|
2,2 x 4,3 mm |
TH 124202 / 124222 |
230 V / 315 W |
550 mm |
650 mm |
|
2,2 x 4,3 mm |
TH 124203 / 124223 |
230 V / 400 W |
700 mm |
800 mm |
|
2,2 x 4,3 mm |
TH 124204 / 124224 |
230 V / 500 W |
800 mm |
900 mm |
|
2,2 x 4,3 mm |
TH 124205 / 124225 |
230 V / 630 W |
1000 mm |
1100 mm |
|
2,2 x 4,3 mm |
TH 124206 / 124226 |
230 V / 750 W |
1200 mm |
1300 mm |
* RPT –> mit integriertem Thermoelement TE, Typ J (Fe-CuNi), isoliert (Messpunkt ist ca. 5 mm vom Blindende entfernt)
Alle Typen konfektioniert mit 1000 mm PTFE isolierten Teflonlitzen Typ LETEF bis 260°C (als gestreckte Ausführung)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
| Typ (Abmessung der RP) | Artikel Nr. RP | Spannung / Leistung | Beheizte Länge | Gesamtlänge gestreckt |
|---|---|---|---|---|
|
1,8 x 3,2 mm |
TH 129170 |
230 V / 180 W |
300 mm |
400 mm |
|
1,8 x 3,2 mm |
TH 129171 |
230 V / 250 W |
450 mm |
550 mm |
|
1,8 x 3,2 mm |
TH 129172 |
230 V / 315 W |
550 mm |
650 mm |
|
1,8 x 3,2 mm |
TH 129173 |
230 V / 400 W |
700 mm |
800 mm |
Alle Typen konfektioniert mit 1000 mm PTFE isolierten Teflonlitzen Typ LETEF bis 260°C (als gestreckte Ausführung)
weitere Ausführungen bieten wir Ihnen gerne auf Anfrage an
