Rohrheizkörper & Flachheizkörper für industrielle Heizanwendungen
Rohrheizkörper & Flachheizkörper RHK / FLC

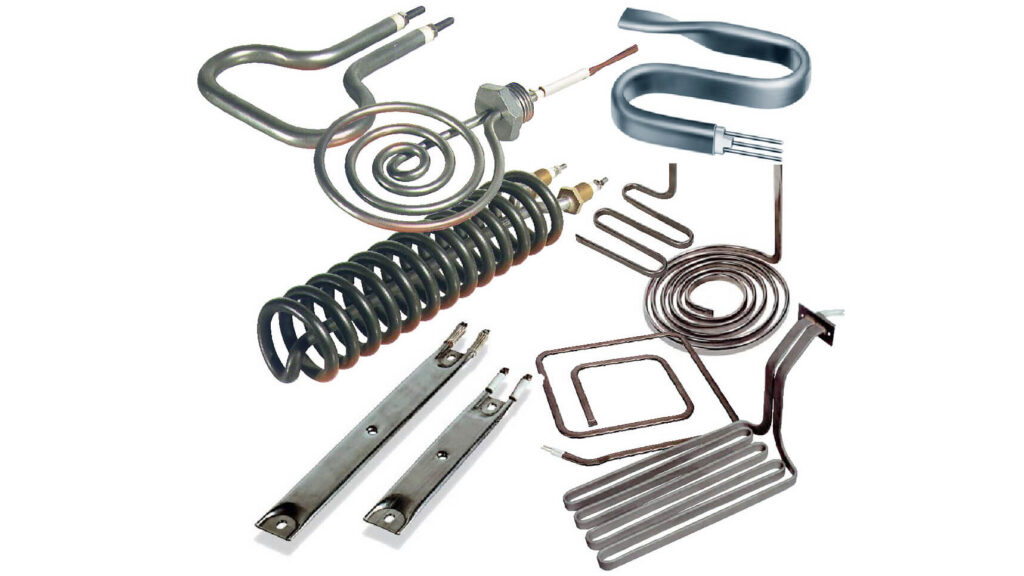

Rohrheizkörper (RHK) und Flachheizkörper (FLC) sind vielseitige elektrische Heizelemente für industrielle Heizanwendungen. Je nach Anwendung sind unterschiedliche Bauformen, Abmessungen und Anschlussarten möglich.
Rohrheizkörper RHK verfügen über einen runden Querschnitt, während Flachheizkörper FLC mit einem flachovalen Querschnitt ausgeführt sind. Beide Varianten basieren auf einem Aufbau mit CrNi-Stahlmantel, NiCr-Heizleiter und Magnesiumoxid (MgO) als Isoliermaterial. Rohrheizkörper RHK sind mit Ø 8,5 mm (alternativ Ø 10 mm) erhältlich, Flachheizkörper FLC sind bis 750 °C temperaturbeständig.

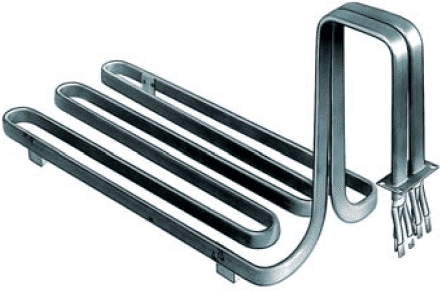

Als Rohrheizkörper Hersteller bieten wir verschiedene Ausführungen an, die je nach Anwendung gebogen und individuell an die jeweilige Einbausituation angepasst werden können. Die Variante RHK ist optional auch UL-approbiert erhältlich.
Für Anwendungen mit komplexen Geometrien oder besonderen Anforderungen an die Flexibilität stehen zusätzlich flexible Rohrheizkörper und Silikon-Heizmatten zur Verfügung.
Technische Daten & Ausführungen für Rohrheizkörper (RHK)
| Spannungen |
bis 480 V |
| Leistung |
bis 3000 W je nach Typ |
| Temperaturbelastbarkeit |
ca. 750 °C |
| Abmessungen |
RHK: Ø 3 / Ø 4 / Ø 5 / Ø 6.5 / Ø 8.5 / Ø 16 mm FLC: 13 x 5.5 / 17 x 6.0 / 22 x 6.0 mm RKM: Ø 8,5 / 10 mm Länge max. 5000 mm |
| Ausführungen |

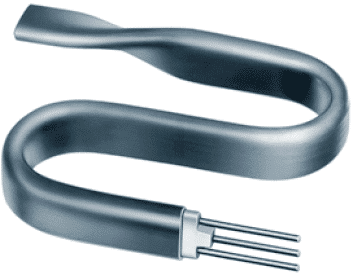

als Rohrheizkörper, Flachrohrheizkörper, formbarer Rohrheizkörper oder Flachheizkörper |
| Anschlüsse |
Anschlussart/Ausführung sowie Anschlusslänge nach Kundenwunsch möglich |
Einsatzgebiete von Rohrheizkörpern und Flachheizkörpern
Rohrheizkörper und Flachheizkörper kommen in zahlreichen Industriebereichen zum Einsatz:
- • Apparatebau
- • Flüssigkeitserwärmung
- • Fritteusen
- • Giessereien
- • Grossküchen
- • Hausgeräte
- • Hochvakuumtechnik
- • Holzmaschinen
- • Kunststoffindustrie
- • Labortechnik
- • Luft- und Gaserhitzer
- • Ölbäder
- • Schuhmaschinen
- • Trockenöfen
- • Verpackungsindustrie
Hochleistungspatronen mit installiertem Thermoelement eignen sich für innenbeheizte Düsen und beheizte Torpedos, wo aus Platzgründen kein separater Temperaturfühler im Werkstück untergebracht werden kann, während für flächige Anwendungen häufig Flachheizkörper eingesetzt werden.
Rundrohrheizkörper RHK – Aufbau und Ausführungen
Detaillierter Aufbau
Rohrheizkörper mit Metallmantel und hochverdichtetem Aufbau sowie Ø 8,5 mm (alt. Ø 10 mm) bieten eine optimale Wärmeleitung auch bei hoher Belastung. Flachheizkörper mit flachovaler Form bieten dieselbe Technik in platzsparendem Format.
Als Heizleiter setzen wir hochhitzebeständiges Widerstandsmaterial nach DIN 17470 ein. Zur Isolierung wird Magnesium-Oxid (MgO) verwendet.
Durch die hohe Verdichtung der Rohrheizkörper werden auch bei hohen Temperaturen sehr gute elektrische Isolationswerte sowie eine starke Wärmeleitfähigkeit erreicht.
Die Bolzen (3a) werden durch eine Endtülle (3b)
gegen den Rohrmantel isoliert. Um das Eindringen von Feuchtigkeit in das hygroskopische Magnesium-Oxid zu verhindern und gute elektrische
Isolationswerte zu erhalten, werden die Rohrenden mit einer der späteren Verwendung angepassten Spezialdichtmasse verschlossen (3c).
Längentoleranzen
Die Längentoleranz nach DIN 44874 beträgt +/- 2%, mindestens jedoch +/- 5 mm.
Engere Leistungstoleranzen sind bei der Auftragserteilung zu vereinbaren.
Für verformte Heizkörper sind die Masstoleranzen und die Lage des Längenausgleichs jeweils abzustimmen.
Es sind längere Ausführungen und höhere Temperaturen im Anschlussbereich auf Anfrage möglich.
Der Heizkörper ist in gestreckter, biegefähig blanker oder dunkel oxidiert geglühter Ausführung lieferbar.
Rundrohrheizkörper RKM (mit einseitigem Anschluss)

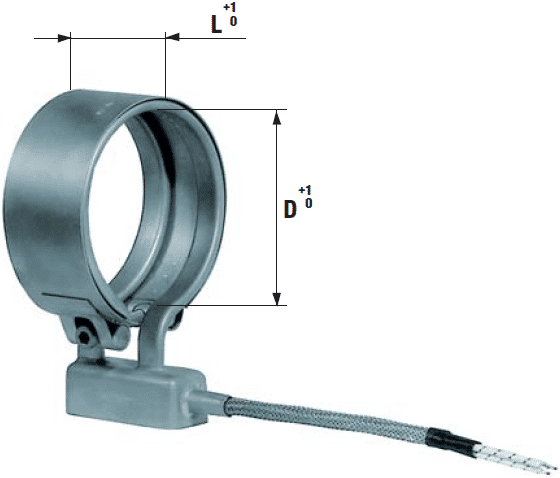

Rohrheizkörper mit Spannmanschette
Metallummantelter, hochverdichteter Rundrohrheizkörper Ø 8,5 mm
(alternativ Ø 10 mm), mit einseitigem Anschluss. Das Blindende ist druckdicht verschweisst.
Der Heizkörper eignet sich besonders bei beengten Einbauverhältnissen, die die Rückführung oder Durchführung eines zweiten Anschlussendes
nicht gestatten.
Der Heizkörper ist in gestreckter, biegefähig blanker oder dunkel oxidiert oder dunkel oxydiert geglühter Ausführung lieferbar.
Er kann auch nach Kundenwunsch
gebogen werden.
Einsatzgebiete
z.B.
– Galvanikbäder (mit Teflonüberzug)
– Kältemaschinen
– Maschinenteile bei einseitiger Anschlussmöglichkeit

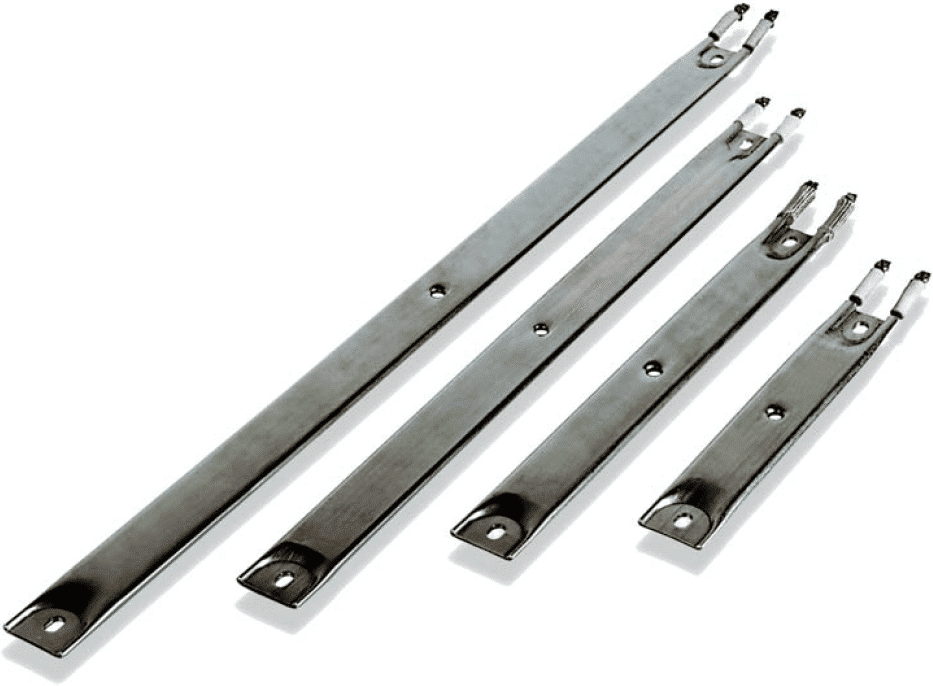

Flachheizkörper FLC – Eigenschaften und Technische Daten
Verwendung und Aufbau
Flachheizkörper Typ FLC eignen sich zur direkten Beheizung von Flächen und Bauteilen in industriellen Heizanwendungen. Durch ihre flachovale Bauform lassen sie sich platzsparend integrieren.
Der Aussenmantel der Flachheizkörper besteht aus korrosions- und hitzebeständigem Chrom-Nickel-Stahl 1.4541. Dieser sorgt für eine hohe mechanische Festigkeit sowie eine zuverlässige Beständigkeit bei erhöhten Temperaturen.
Der Innenaufbau entspricht dem seit Jahrzehnten bewährten Aufbau von Rohrheizkörpern mit Chrom-Nickel-Stahlmantel und ermöglicht eine Temperaturbeständigkeit von bis zu 750 °C.
Technische Daten & Dimensionen für Flachheizkörper (FLC)
| Werkstoff |
CrNi-Stahl, Werkstoff 1.4541 |
| Abmessung |
Querschnitt 33 x 7 mm |
| Betriebsspannung |
110 V – 240 V |
| Leistung |
bis 3’000 W |
| Hochspannungsfestigkeit |
1,25 kV |
| Isolationswiderstand |
> 5 MΩ |
| max. Manteltemperatur |
750°C |
Standard-Typen Flachheizkörper FLC
| Artikel-Nr. | Gesamtlänge | Länge beheizt | Leistung (bei 230 V) | Oberflächenbelastung |
|---|---|---|---|---|
|
TH 050200 |
200 mm |
150 mm |
500 W |
4 W/cm2 |
|
TH 050202 |
300 mm |
250 mm |
800 W |
4 W/cm2 |
|
TH 050204 |
450 mm |
400 mm |
1500 W |
5 W/cm2 |
